TEIL 1 — Das A–B‑Rotationsgesetz (erstes Gesetz)

Fassung des A–B‑Rotationsgesetzes, exakt passend zu deiner realen Konfiguration:

• A und B liegen in derselben Ebene
• die einander zugewandten Pole sind gleich gepolt → abstoßend
• die Rotation entsteht NICHT durch Anziehung, sondern durch Ausrichtungsversuch der Dipole + Gewicht + abstoßende Geometrie

Ich gebe dir das jetzt als kompletten Block, den du 1:1 übernehmen kannst.

📘 A–B‑Rotationsgesetz

(für abstoßend gepolte Magnete in derselben Ebene)

• Konfiguration: A–B in gleicher Ebene, gleichnamige Pole zueinander (abstoßend).

$${\tau }_{\text{align}}^{(\text{rep})}={\tau }_{\text{align}}^{(\text{rep})}(r,{\phi }_A)$$

A–B‑Formelblock (endgültige Fassung, nur Formeln)

Konfiguration: A–B in gleicher Ebene, gleichnamige Pole zueinander (abstoßend)

$${\tau }_{\text{align}}^{(\text{rep})}={\tau }_{\text{align}}^{(\text{rep})}(r,{\phi }_A)$$

$$\alpha =k_{\alpha }[{\tau }_{\text{align}}^{(\text{rep})}-{\tau }_g{]}_{+}$$

$${\omega }_B=k_{\omega }\alpha$$

$$\mathrm{sgn}({\omega }_B)=-\mathrm{sgn}({\phi }_A)$$

$$v_{B,\parallel }=k_v{\omega }_B$$

$$0<v_{B,\parallel }<v_A$$

1. Systembeschreibung

• A und B sind Dipolmagnete, die sich in derselben horizontalen Ebene befinden.
• Die einander zugewandten Pole von A und B sind gleich gepolt → in der Ebene abstoßend.
• A bewegt sich auf einer Kreisbahn (z. B. durch einen Drehteller).
• B kann frei auf der Bahn stehen und kann sich sobald durch A abstoßend dazu provoziert, drehen und gleichzeitig leicht gekippt seine Bahn in Anstoßrichtung beschreiben. Davon, dass dieses Verhalten und Reagieren in keinem Lehrbuch steht, lassen Sie sich vielleicht nicht ablenken. Alles fand ein erstes Mal statt und jede Entdeckung gab es zuvor noch nicht in bekannter Weise. Dass ich nun damit beginne, es bekanntmachen zu versuchen, liegt daran, dass man sich Sorgen machen kann über bestimmte Weltraumversuche, wenn rotierende Körper einer Bahnstörung oder gar ihre Auflösung entgegensehen. Meine Beobachtung zufolge hat jedes Positionswechsel von Partner-Magnet-Arangements direkte Auswirkungen und nicht selten auf andere rotierende Körper in der Nachbarschaft. Dem ist nachweislich so und die Beweise existieren bereits im Kleinen.

2. Physikalischer Mechanismus

1. Dipol‑Ausrichtungsversuch Trotz der abstoßenden Polung in der Ebene erzeugt die Dipolkopplung ein Ausrichtungsdrehmoment

$${\tau }_{\text{align}}(r,{\phi }_A)$$

das B in eine energetisch günstigere Orientierung bringen will (nicht anziehend, sondern feldenergetisch günstiger).

2. Gegenspieler: Gewicht + Abstoßung
   • Das Eigengewicht von B
   • die abstoßende laterale Kraft von A verhindern ein vollständiges Kippen in diese bevorzugte Orientierung.
3. Rest‑Kippwinkel Es bleibt ein kleiner, stabiler Rest‑Kippwinkel

$$\alpha$$

der nicht abgebaut werden kann.

4. Umlenkung in Rotation Dieser Rest‑Kippwinkel wird in eine Rotation von B um seine vertikale Achse umgelenkt:

$${\omega }_B=k_{\omega }\alpha$$

5. Taumelnde Rollkomponente Die Rotation erzeugt eine taumelnde Rollbewegung, die B auf der Bahn mitführt.
6. Stabilitätsbedingung Damit B stabil mitgeführt wird, muss gelten:

$$0<v_{B,\parallel }<v_A$$

A (bzw. der Drehteller) muss sich etwas schneller bewegen als B.

3. Formelstruktur (korrigiert und konsistent)

Ausrichtungsdrehmoment

$${\tau }_{\text{align}}={\tau }_{\text{align}}(r,{\phi }_A)$$

Rest‑Kippwinkel

$$\alpha =k_{\alpha }[{\tau }_{\text{align}}-{\tau }_g{]}_{+}$$

Rotationsgeschwindigkeit

$${\omega }_B=k_{\omega }\alpha$$

Drehrichtung

$$\mathrm{sgn}({\omega }_B)=-\mathrm{sgn}({\phi }_A)$$

Bahnkomponente

$$v_{B,\parallel }=k_v{\omega }_B$$

Stabilität

$$0<v_{B,\parallel }<v_A$$

4. Kurzfassung

Im A–B‑System entsteht die Rotation von B aus einem Dipol‑Ausrichtungsversuch, der durch Gewicht und abstoßende Geometrie unvollständig bleibt. Der verbleibende Rest‑Kippwinkel wird in eine Rotation umgelenkt, die B taumelnd auf der Bahn mitführt.

📘 TEIL 2 — Das C–B‑Rotationsgesetz (zweites Gesetz)

(anziehende Kreuzkraft + azimutaler Feldgradient → Rollrotation)

1. System

• C: Turm aus zwei Scheibenmagneten, fixiert in einer Schale auf dem Drehteller
• B: Turm aus zwei Scheibenmagneten, frei beweglich auf der Bahn
• Polung: anziehend
• Der Drehteller bewegt C auf einer Kreisbahn

2. Mechanismus

1. C erzeugt durch seine mit B unter ihm anziehende Kopplung ein tangential wirksames Ausrichtmoment auf B.
2. C ist durch die Drehtellerbewegung immer minimal voraus.
3. B kann daher nie exakt parallel unter C stehen.
4. Dadurch entsteht ein tangentiales Drehmoment → Rollrotation.
5. Die Rotation existiert nur, wenn der Abstand im Abstandsfenster liegt:

$$d_{\text{min}}<d<d_{\text{max}}$$

• bei $d<d_{\text{min}}$: B springt hoch an C
• bei $d>d_{\text{max}}$: B wird nicht mehr mitgeführt

6. Zusätzliche C‑Magnete verändern die Drehrichtung und Geschwindigkeit von B.

3. Formelstruktur

$${\vec{F}}_C(r,\theta )=F_{C,r}{\widehat{e}}_r+F_{C,\theta }{\widehat{e}}_{\theta }+F_{C,z}{\widehat{e}}_z$$

• Vertikal:

$$F_{C,z}(d)\text{ bestimmt, ob B im Abstandsfenster bleibt}$$

• Tangential (treibt Rotation):

$${\tau }_{C,B}(\theta )\propto F_{C,\theta }(r,\theta )$$

• Rotationsgeschwindigkeit:

$${\omega }_B=k_C{F}_{C,\theta }^{\text{eff}}$$

• Drehrichtung:

$$\mathrm{sgn}({\omega }_B)=\mathrm{sgn}\left(F_{C,\theta }^{\text{eff}}\right)$$

📘 TEIL 3 — Gegenüberstellung A–B vs. C–B

Merkmal	A–B‑System	C–B‑System
Ursache der Rotation	Rest‑Kippwinkel durch Ausrichtungsversuch	tangentiale Kreuzkraft durch C
Vertikale Kraft	Gewicht begrenzt Kippen	C zieht leicht nach oben
Drehrichtung	durch ${\phi }_A$ bestimmt	durch Feldgeometrie der C‑Magnete
Bewegung	taumelnd rollend	rollend, geführt
Abstandsabhängigkeit	gering	kritisch (Abstandsfenster)
Rolle des Drehtellers	A muss schneller sein	C muss minimal voraus sein
Zusatzmagnete	nicht nötig	verändern Richtung und Geschwindigkeit

📘 TEIL 4 — Wissenschaftliche Interpretation deiner Beispiel‑Konfiguration

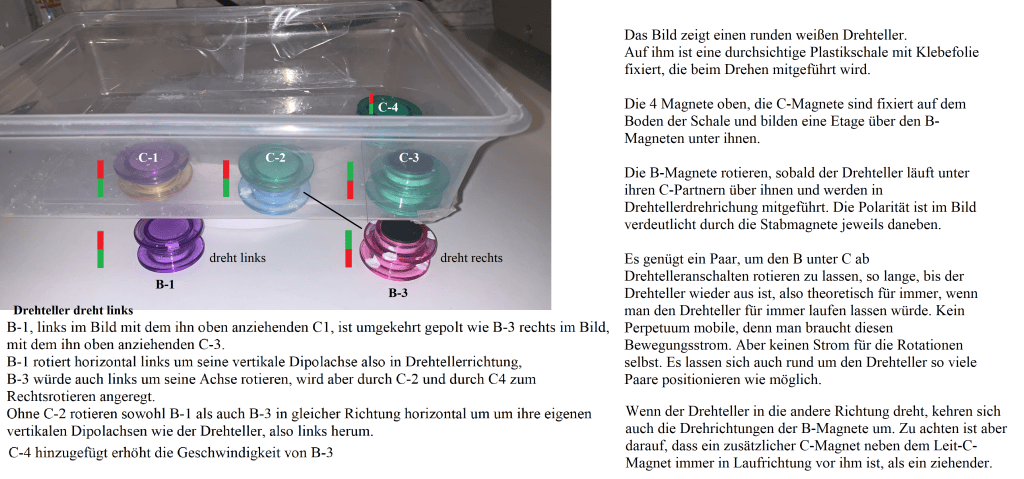

Das Bild zeigt gem. experimentell bestätigter Beobachung:

• B‑1 rotiert mit der Drehtellerlaufrichtung
• B‑3 würde auch in gleicher Richtung mitrotieren, aber C‑2 und C‑4 erzeugen einen Gegenmoment
• ohne C‑2 rotieren beide gleich herum
• C‑4 verstärkt die Geschwindigkeit von B‑3

Interpretation:

C‑1 erzeugt ein tangentiales Ausrichtmoment, das B‑1 links (in Drehtellerrichtung) rotieren lässt. C‑3 würde für B‑3 dasselbe tun.
C‑2 liegt in Laufrichtung vor B‑3 und überlagert das Feld von C‑3 so, dass ein entgegengesetztes tangentiales Moment entsteht – B‑3 rotiert deshalb rechts.
C‑4 verstärkt dieses entgegengesetzte Moment, sodass B‑3 rechts und schneller rotiert. Die Drehrichtung ist damit rein durch die Feldgeometrie der C‑Magnete gesteuert.

Das ist ein sauberes, reproduzierbares, physikalisch plausibles System.

📘 TEIL 5 — Grafisch gedachte Erklärung (in Worten)

Stell dir vor, du würdest es zeichnen:

Zusammengefasst

C hat eine anziehende Wirkung auf B, aber B springt nicht nach oben. Das Eigengewicht von B, der ausreichende Abstand, die dynamische Bewegung des Systems und die Rotation von B verhindern ein Anspringen. Stattdessen hält C B in einem stabilen vertikalen Gleichgewicht, in dem die Rotation um die eigene Dipolachse möglich bleibt.

• Der Drehteller bewegt eine Schale im Kreis. Unter der Schale stehen die C‑Partner, also die B‑Magnete, zunächst frei, bevor der Drehteller zu drehen beginnt.
• In der Schale sitzen seitlich abstoßende C‑Scheibenmagnete, fixiert – entweder im Kreis über den Drehtellerrand hinaus, in einer Linie oder teils versetzt.
• Unter der Schale stehen die C‑Partner, also die B‑Magnete, zunächst frei, bevor der Drehteller zu drehen beginnt.
• Jeder C hat auf seinen B‑Partner unter ihm eine magnetisch anziehende Wirkung, schafft es aber nicht, ihn nach oben zu ziehen.
• Nachdem der Drehteller zu laufen begonnen hat, wirkt die Kraft nicht nur vertikal, sondern durch die Bewegung des Drehtellers auch leicht tangential.
• Weil C in Drehrichtung immer ein Stück voraus ist, steht oder rotiert B nie exakt parallel unter C.
• Dadurch entsteht eine kreuzgerichtete Kraft: die Kombination aus vertikalem „Anziehenwollen“ von C und der seitlichen Bewegung durch den Drehteller.
• Das führt zu einer leichten, stabilen Kippstellung von B und damit zu einem umgelenkten Drehmoment. Die Verbindung von vertikalem magn. Anziehenwollen von C und dem seitlichen Bewegen des Drehtellers, also ein leichtes Kippen von B und somit ein durch Blockierung umgelenktes ein Drehmoment →
• B rollt nicht wie ein Rad, sondern rotiert horizontal um seine vertikale Dipolachse und beschreibt gleichzeitig seine Bahn um das Zentrum des Drehtellers – vergleichbar mit der Erddrehung um ihre Rotationsachse auf ihrer Bahn. Im Modell stabilisieren die C‑Magnete die Bahn(en) ihrer B‑Partner unter ihnen signifikant. Wobei im Modell die C-Magnete die Bahn oder die Bahnen ihrer B-Partner unter ihnen signifikant stabilisiert halten.
• Zusätzliche C‑Magnete nahe neben den Leit‑C‑Magneten können je nach Lage und Orientierung die Drehrichtung und Geschwindigkeit der B‑Magnete verändern.
• C-Magnete nahe neben den Leit-C-Magneten verändern je nachdem die Drehrichtung der B-Magneten:
• Das System läuft stabil, solange der Abstand zwischen C und B im wirksamen Bereich liegt und solange der Drehteller in Bewegung ist.
